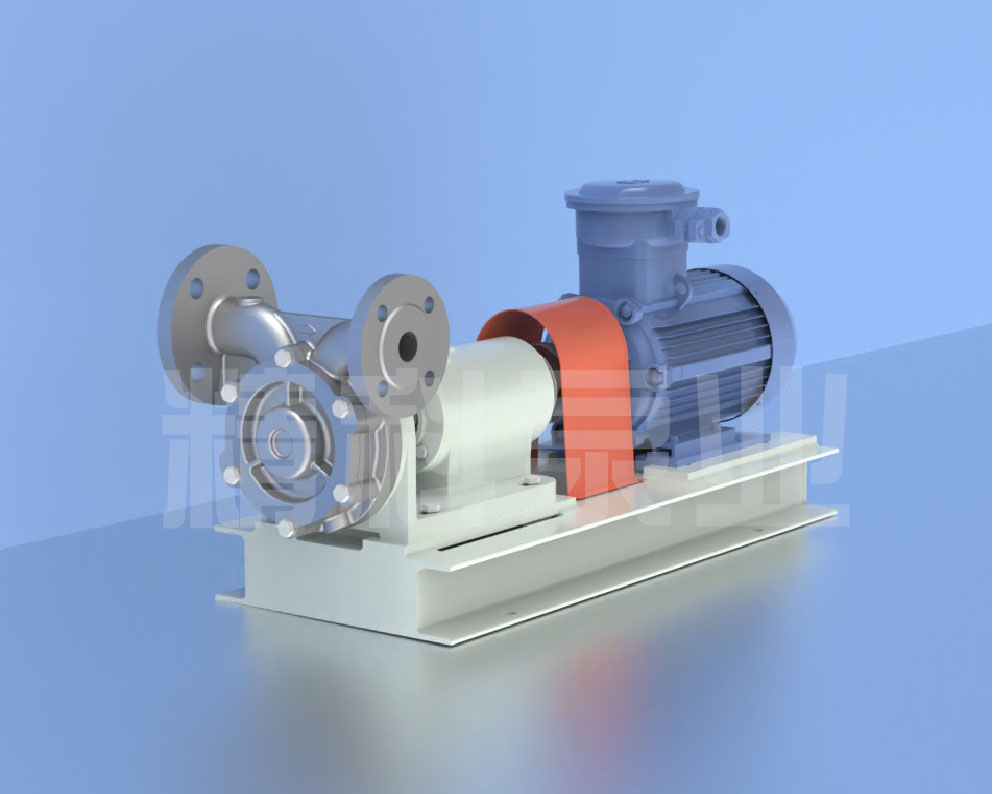

精科泵业XHWY型涡流泵

XHWY型涡流泵

应用参数：

扬程范围：5~450m

流量范围：0.02~18m³/h

温度范围：-50~300℃

转速范围：950~2950r/min

结构：

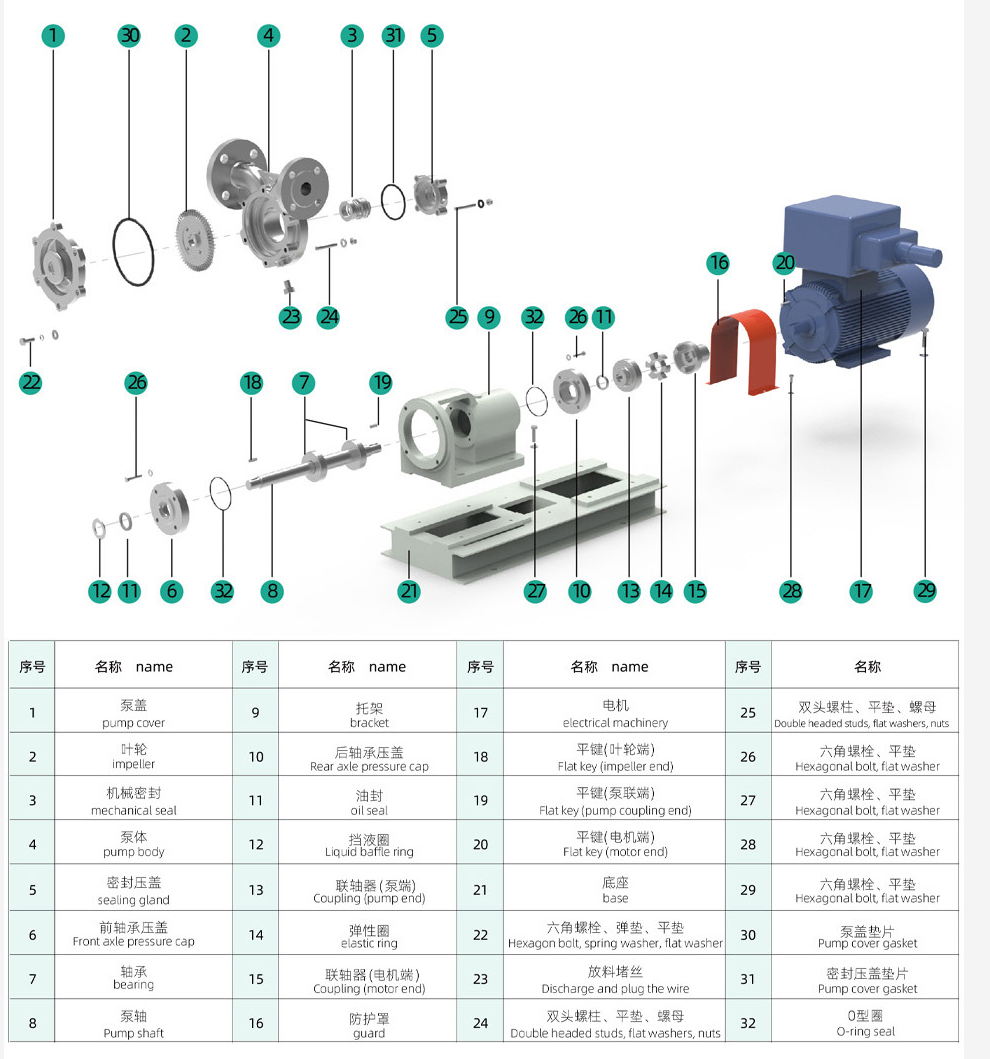

如图所示，XHWY型涡流泵是由泵体、叶轮、泵盖、泵轴、机械密封、托架、滚动轴承等部件组成。

1、 结构简单，拆装维护方便，维护保养成本低；

2、 体积小，压力高，高度实现设备小型化；

3、 几乎不产生轴向力，从根本上克服了多级泵与高速泵的轴向力大、方向不易控制的问题。

工作原理：

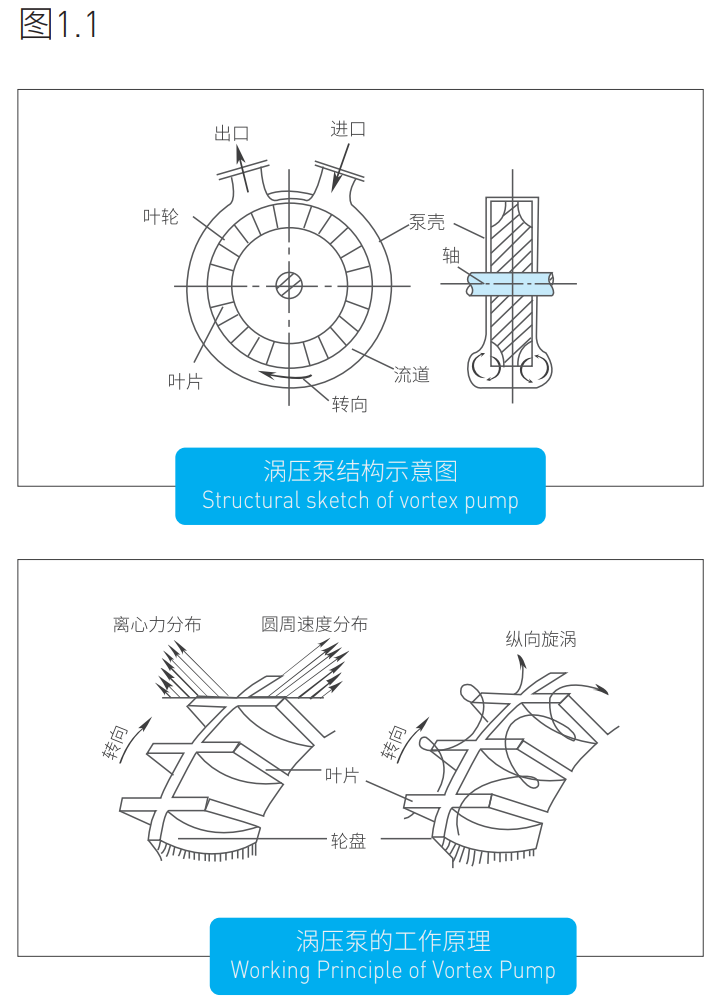

泵工作时，见图1.1，被送介质一般由径向进入涡压泵内，并充满泵壳的环形流道，旋转的叶轮将原动机的能量传递给被送介质，压力增高后再由径向排出管排至泵的输出管路。在吸入管和排出管之间，有“隔壁”以间隙密封，阻止被送介质由排出（高压）区回流到吸入（低压）区。如图1.1所示，被送介质在涡流泵中通过两个环流获得能量，当叶轮内与叶轮一起旋转的介质 的圆周线速度大于叶轮两侧流道内随叶轮旋转的介质的圆周线速度时，在这两部分介质之间离心力差的作用下产生纵向环流；同时，叶轮旋转时，叶轮叶片的工作面和背面的压力差又产生另一方向的环流。这两种环流的合成使被送介质在从吸入口进入泵后，随叶轮转动到排出口的过程中，多次进入和流出泵的叶轮，每进、出一次叶轮便获得一次能量，介质最终获得的能量为多次得到能量的叠加。因此，涡流泵有较高的扬程。涡流泵的旋转方向：由泵往电机方向看为逆时针方向旋转。如用户需要，也可以顺时针方向旋转，但此时吸入和压出的作用正好相反。

特点：

1、 涡流泵是一种不仅可以随意调节流量，而且能在流量扬程曲线上全范围稳定工作的高压泵。

2、 无脉冲、低振动、低噪音。

3、 能够经受水锤剧烈的间歇运转，高强制压、带压运行。

4、 适用于各种溶剂、汽油、轻油、油质液、燃料、废油、废液喷雾处理（环保设备特制型）、碱性液、水族、碳氢族溶剂以及研磨液的移送循环、喷雾、洗涤等。

性能：

     在极小流量时Q-H曲线仍然平稳，没有驼峰；它可以在零流量到设计流量范围内任一流量点稳定运行。
