精科泵业XCQYB型磁力气液旋涡泵

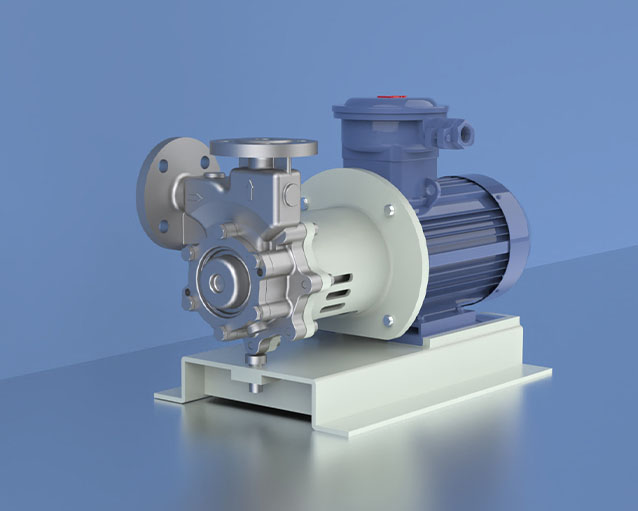

XCQYB型磁力气液混合旋涡泵

应用参数：

扬程范围：5~250m

流量范围：0.02~45m³/h

温度范围：-30~380℃

转速范围：950~2950r/min

结构：

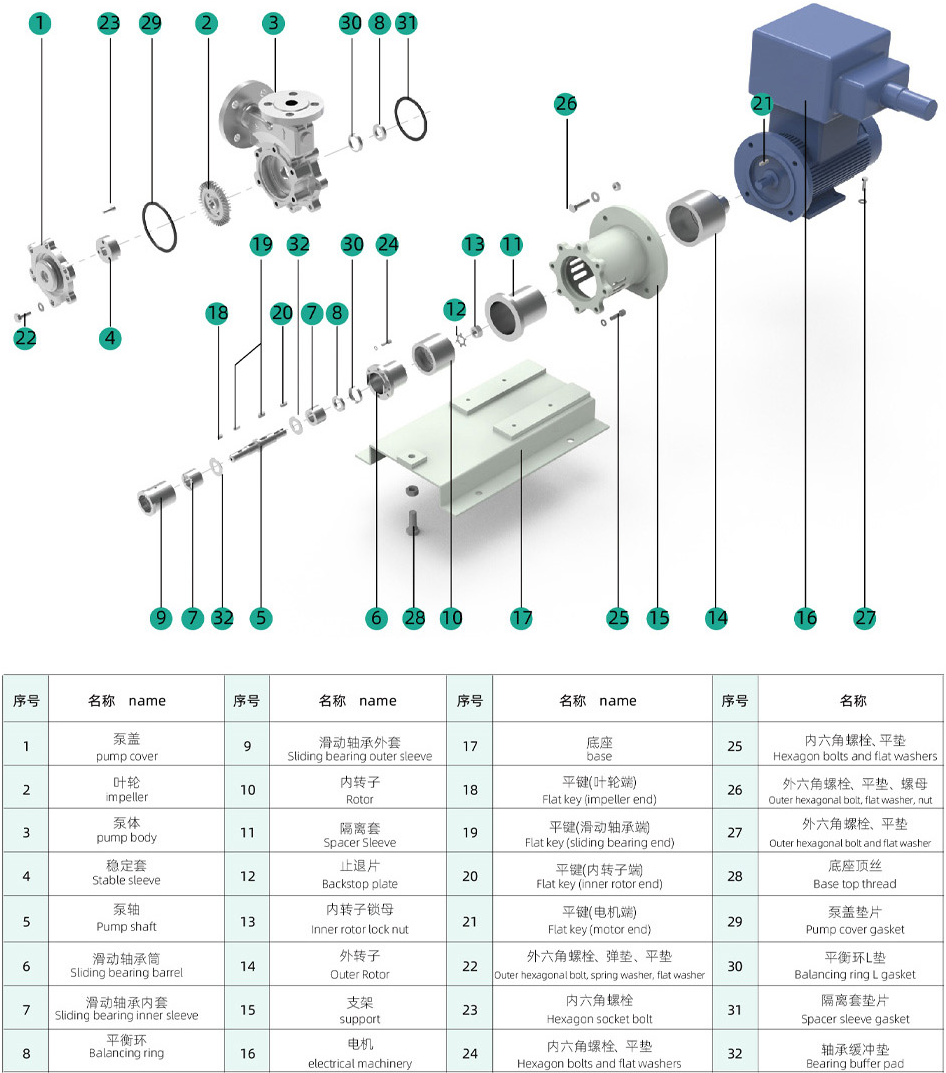

如图所示，XCQYB型磁力气液混合旋涡泵是由泵体、叶轮、泵盖、泵轴、滑动轴承、内转子、外转子、隔离套等部件组成。

1、 结构简单，拆装维护方便，维护保养成本低；

2、 体积小，压力高，高度实现设备小型化；

3、 几乎不产生轴向力，从根本上克服了多级泵与高速泵的轴向力大、方向不易控制的问题。

4、 由于传动轴不需要穿入泵壳，而是利用磁场透过外磁转子和隔离套薄壁传动扭矩带动内磁转子，因此从根本上消除了轴封的泄露通道，实现完全密封，无泄漏。

5、 由联轴器传动变成同步拖动，不存在接触和摩擦。功耗小、效率高，且具有阻尼减振作用，减少了电动机振动对泵的影响。

6、

工作原理：

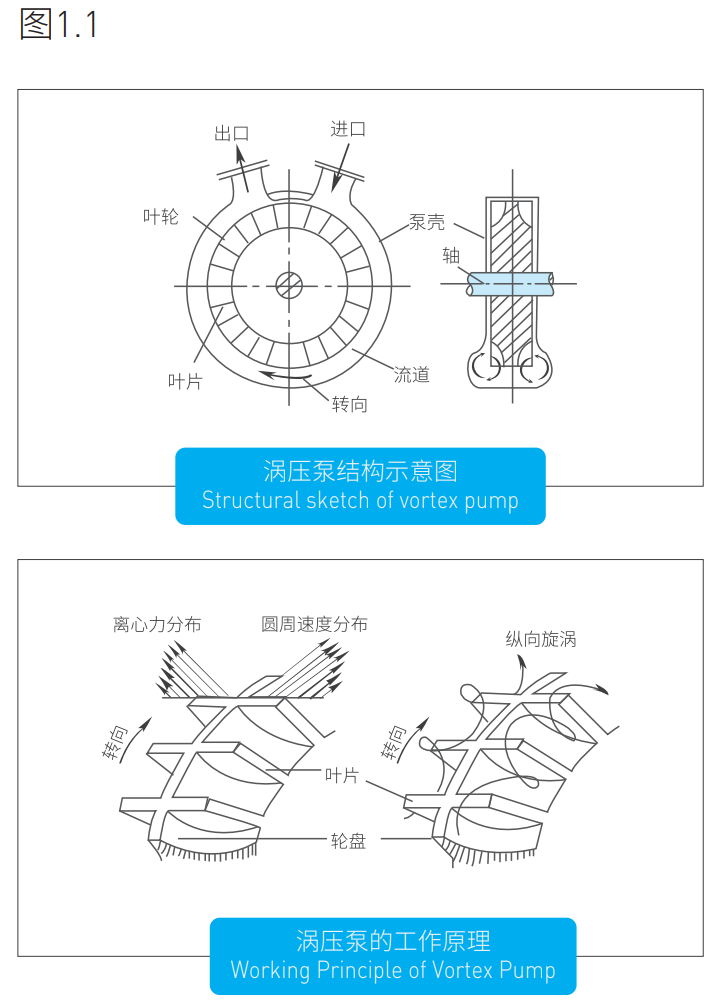

泵工作时，见图1.1，被送介质一般由径向进入涡压泵内，并充满泵壳的环形流道，旋转的叶轮将原动机的能量传递给被送介质，压力增高后再由径向排出管排至泵的输出管路。在吸入管和排出管之间，有“隔壁”以间隙密封，阻止被送介质由排出（高压）区回流到吸入（低压）区。如图1.1所示，被送介质在涡压泵中通过两个环流获得能量，当叶轮内与叶轮一起旋转的介质 的圆周线速度大于叶轮两侧流道内随叶轮旋转的介质的圆周线速度时，在这两部分介质之间离心力差的作用下产生纵向环流；同时，叶轮旋转时，叶轮叶片的工作面和背面的压力差又产生另一方向的环流。这两种环流的合成使被送介质在从吸入口进入泵后，随叶轮转动到排出口的过程中，多次进入和流出泵的叶轮，每进、出一次叶轮便获得一次能量，介质最终获得的能量为多次得到能量的叠加。因此，涡压泵有较高的扬程。涡压泵的旋转方向：由泵往电机方向看为逆时针方向旋转。如用户需要，也可以顺时针方向旋转，但此时吸入和压出的作用正好相反。

特点：

1、 允许最大含12%体积气体的液体稳定输送，适宜易汽化液体的输送。

2、 磁力气液混合旋涡泵是一种不仅可以随意调节流量，而且能在流量扬程曲线上全范围稳定工作的高压泵。

3、 无脉冲、低振动、低噪音。

4、 能够经受水锤剧烈的间歇运转，高强制压、带压运行。

5、 适用于输送各种易燃，易爆，有毒性危险介质，贵重液体，冷媒或高温液体，低粘度介质，高压液氨，液化气，腐蚀性介质，苛刻运行和易气化介质及含有气体的介质等。

6、 采用静密封形式，无泄漏。

性能：

     在极小流量时Q-H曲线仍然平稳，没有驼峰；它可以在从零流量到设计流量范围内任一流量点稳定运行。
